S4 - パンチング・シャーリング複合システム

マルチプレス・ヘッド、統合されたシャー、パンチ&カット、そしてスクラップを出さないように歩留りよく配置することにより、 S4パンチング・シャーリング複合システムは、スクラップを最小限にし、最高の効率を保証します

マルチプレス・ヘッド

  • マルチプレス・ヘッド
  • ヘッド仕様

機械停止なしで金型交換可能

サルバニーニ社が特許を取得しているマルチプレス・ヘッドは、生産に必要な全ての金型をステーションに装着できる構造を採用しています。 それゆえ、金型は瞬時に独立して使用することができるので、交換の為の機械停止や自動段取りを必要としません。 この機能により、ブランク材を必要な金型の位置まで動かせるなどの一連の動きが解消されます。S4は、サイクル時間と金型の寿命の両方において、他よりも抜群に優れたシステムになっています。

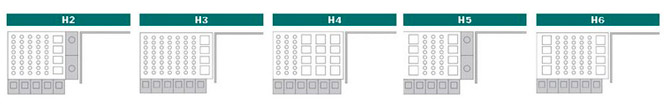

5種類のマルチプレス・ヘッド設定

サルバニーニはお客様の多様な生産ニーズに対応できるよう、それぞれステーション数の違う5種類のマルチプレス・ヘッドの設定から選べます。

S4xe different multi-press head configurations
S4xe different multi-press head configurations
5 different multi-press head configurations
プレス仕様Number of tools per type of head
 H2H3H4H5H6
Ø 33 mmまでのツールを装備した70kNプレス4056242440
90 x 90 mmまでのツールを装備した260kNプレス441288
基本設定4460363248
Ø 60 mmまでのツールを装備した120kNプレス(オプション)56656
Ø 60 mmまでのツールを装備した80kNエンボス用プレス(オプション)56656
Ø 60 mmまでのツールを装備した120kNダブル・インデックス・プレス(オプション)66666
それぞれがØ 33 mmまでのツール6個と30kNマルチプレス(オプション)3036363036
55kNプレス(オプション)と下側エンボスシリンダー55233
ヘッド内のパンチ型の最大数7696726484



統合されたシャー

  • 紹介
  • パンチ&切断

スクラップを最小限に

キット生産に貢献します

マルチプレス・ヘッドに隣接したシャーは一体構造に統合されており、非常にコンパクトで多機能のシステムになっています。これは市場の中でも数少ないシステムで、効率と性能を確実に大きく向上させます。
直角に交差する2本の500mmの独立したブレードは可動式でブランクホルダーを装備し、X軸とY軸の両方に沿ったあらゆる長さのカットに対応しています。

パンチ&切断機能

 従来、他社システムでは、複数の製品(ネスト)内の個々のパーツは素材全体のパンチを完了してから、1つずつカットと搬出が行われていました。 一方、マルチプレスヘッドと統合シャーを組み合わせたことにより、サルバニーニのパンチ&切断機能では、各パーツに属するパンチングを認識、それらを適切にグループ化し、別々の加工をするため、下流の製造フローを最適化できるようになりました。 また、材料の流れと加工工程を最適化することにより、パンチ&切断機能は、キットや複数のパーツの生産(S4+P4ラインなどでの)のバランスを向上させました。

オペレーションモード:エネルギー、時間、スクラップの浪費がありません。




マニピュレーター

  • 紹介
  • 構造

自動的にブランクの傾斜を制御

サイクル時間を短縮

サルバニーニが特許を取得したマニピュレーターは、C型構造の下位部分に接続されたガイド上をスライドし、高い精度のポジショニングのため、9個のピンサーと9つの機械式リファレンスを持った軽量の可動式対称装置を装備、完璧なセンタリングと加工の高い信頼性を確保します。

つかみ換え無しで3024mmから3030mmまで範囲を加工する事ができます。 素晴らしい生産性と無類の加工精度を誇ります。

高速移動を可能にするダブルモーター

S4Xのマニピュレーターには、左右各1台のサーボモーターを装備しています。これにより、高速、高精度の軸移動が可能になりました。

A double motor for superior performance

このソリューションは以下の利点を保証します。
• マニピュレーターの動性を高め、最大限まで加速します。
• つかみ換え回数の現象、サイクル時間を短縮し、生産性を向上させます。
• 見事にバランスの取れたスラストにより、加工精度が保証されます。
• 厚板の加工や40型式の機械(長さ4メートルのブランク材の加工)の場合でも動性が強化されます。
• マニピュレーターのストロークが非常に長い場合でも精度を保ちます。
